超低溫空氣源熱泵應用于文物景點建筑供暖

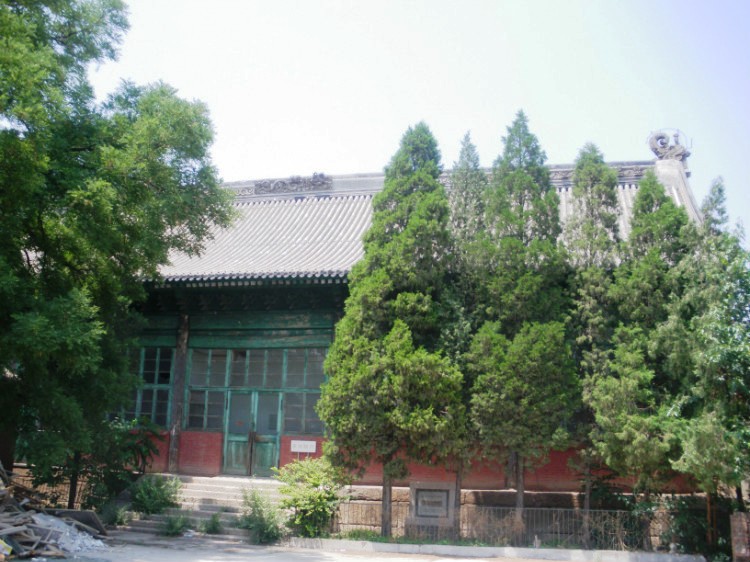

一、藥王廟建筑簡介：
陽坊藥王廟坐落于陽坊村，是一坐快400歲古廟宇建筑，當?shù)厝朔Q之為“藥王廟”。此廟規模龐大，頗具皇家建筑氣派，是唯一有斗拱的寺廟建筑。除了故宮的三大殿和十三陵的長陵大殿，再也見不到如此規模。共占地約35畝，東西三路建筑，現今只剩一處后殿和一處東跨院了。

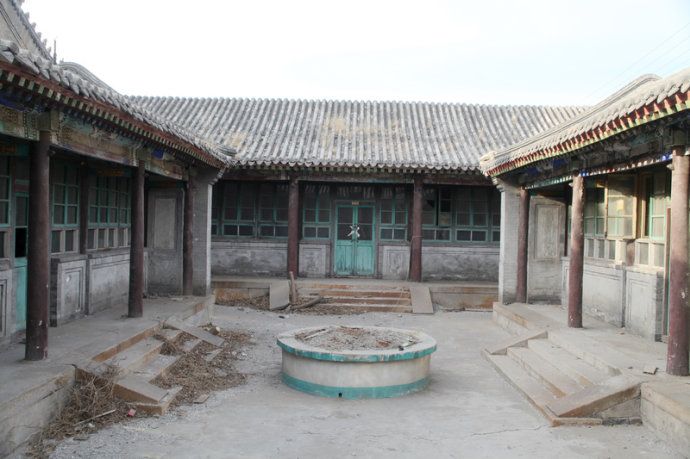

建筑坐北朝南，大殿面闊五間、25.59米，進深13.09米，前廊后廈，后因使用原因，門窗改為現代玻璃窗，并從金步前移至檐步。山門外修有泊岸臺，再往南東路共有三組建筑。在前、后大殿東側分別建有跨院，為四合建筑，供作禪房和居室。后殿東跨院正房和南過道房面闊五間16.97米，正房進深一間、6.52米，過道房前后廊進深一間、7.15米，東西配房面闊三間、10.44米，進深一間、5.4米，四面房屋均為硬山筒瓦過壟脊，正房、東西配房均為前廊后廈，整組建筑工藝精美。前殿東跨院占地稍大，房屋結構、工藝普通。
北京市昌平區陽坊鎮藥王廟空氣源熱泵采暖制冷項目情況簡述分別如下：
|
序號 |
項目地點 |
采暖建筑面積 |
原有末端形式 |
原有熱源選型 |
備注 |
|
1 |
藥王廟大殿 |
260㎡ |
無 |
無 |
有電力 |
|
2 |
小院北房 |
54㎡ |
無 |
無 |
有電力 |
|
3 |
小院東房 |
50㎡ |
無 |
無 |
有電力 |
|
4 |
小院西房 |
50㎡ |
無 |
無 |
有電力 |
備注：以上房屋為非節能建筑，瓦頂，斜頂，層高3米-6米。
根據上述的基本分析及現場勘查的實際情況，設計如下。
二、設計方案
1.設計基礎參數
1.1項目地點:北京市昌平區陽坊村。
1.2當?shù)貧夂颍罕本夂驅倥瘻貛О霛駶櫚敫珊导撅L(fēng)氣候；屬于寒冷地區。
1.3冬季室外平均溫度：≤5℃。
1.4冬季最低氣溫：-18.3℃（時間≤7天，每天≤5小時）。
1.5采暖期冬季室外設計溫度：-7.6℃。
1.6冬季取暖天數：125天。
1.7冬季室內設計標準溫度：
1.8室內不低于18℃；設計范圍：18-22℃；
1.9冬季房屋熱量表：
|
北京市公建類建筑的熱指標 |
||||
|
公建類建筑熱指標 |
||||
|
建筑類型 |
采暖建筑物耗熱量指標（w/m2） |
采暖設計熱指標（w/m2） |
||
|
選用區間 |
設計值 |
選用區間 |
設計值 |
|
|
學校、辦公類建筑 |
36-41 |
39 |
49-57 |
110 |
|
醫院、托幼類建筑 |
40-51 |
46 |
55-70 |
110 |
|
影劇院,展覽館類建筑 |
33-52 |
43 |
45-71 |
110 |
|
大禮堂,體育館類建筑 |
27-72 |
50 |
37-99 |
110 |
備注:采暖設計熱指標（w/m2）設計值大于選用區間原因;因本項目房屋多數為平房，保溫差。(選用區間數值為集中房屋樓房混合平均值供參考）。
三、超低溫空氣源熱泵采暖機組選配型
1.北京市昌平區陽坊鎮藥王廟超低溫空氣源熱泵供暖熱負荷計算及供熱方式：
|
序號 |
項目地點 |
采暖建筑面積 |
熱負荷指標（w/m2） |
總供熱負荷kw·h |
供熱方式 |
|
1 |
藥王廟大殿 |
260㎡ |
200w/㎡ |
124kw·h |
集中 |
|
2 |
小院北房 |
54㎡ |
150w/㎡ |
19kw·h |
|
|
3 |
小院東房 |
50㎡ |
150w/㎡ |
19kw·h |
|
|
4 |
小院西房 |
50㎡ |
150w/㎡ |
19kw·h |
|
備注：集中供熱拆除原有燃煤鍋爐，就近安裝機組，分區供熱因原有管道老舊及熱管網漏熱漏水綜合考慮建議分區供熱。
2.機組選型配置
|
序號 |
項目地點 |
采暖建筑面積 |
機組選型型號 |
備用及極寒保證措施 （平時正常不啟用） |
供熱方式 |
|
1 |
藥王廟大殿 |
260㎡ |

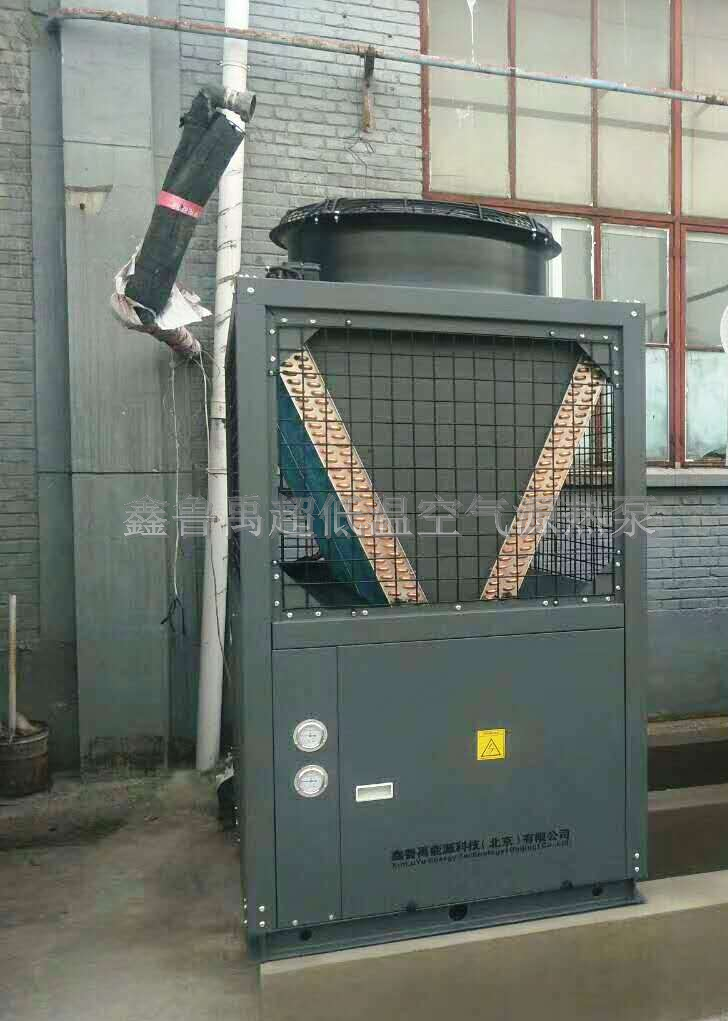

LYK-71RD(25P) |
無輔助 |
集中 |
|
2 |
小院北房 |
54㎡ |

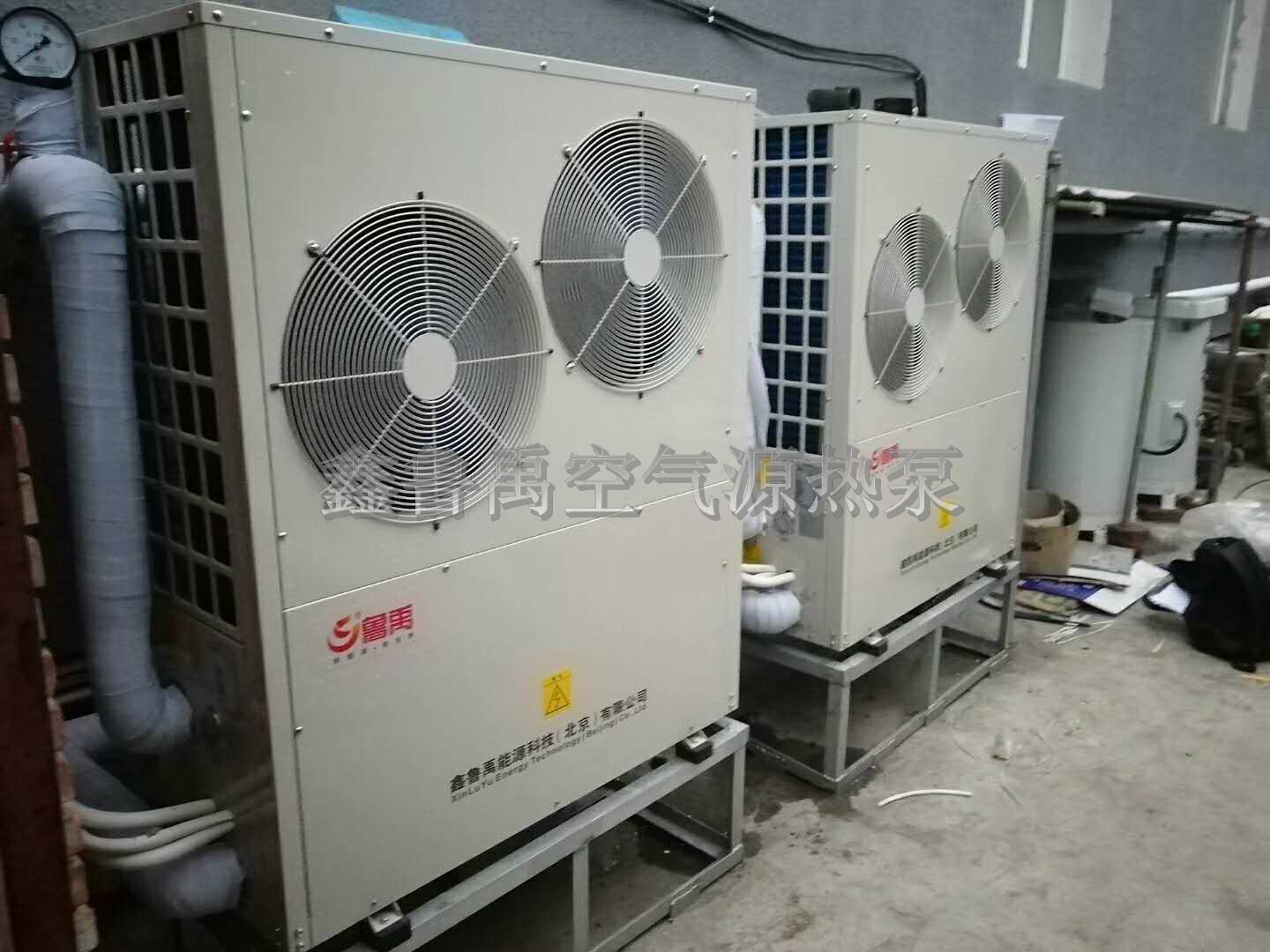

LYK-15RD(5P) |
無輔助 |
集中 |
|
3 |
小院東房 |
50㎡ |
LYK-15RD(5P) |
無輔助 |
集中 |
|
4 |
小院西房 |
50㎡ |
LYK-15RD(5P) |
無輔助 |
集中 |
3.供暖分部用電負荷及線路配置表
|
序號 |
項目地點 |
采暖專用電 額定負荷/最大（380V） |
額定電流/最大電流 （A） |
線路型號規格 |
備注 |
|
1 |
藥王廟大殿 |
LYK-71RD(25P) |
30.4 |
YJV3*10+2或+1 |
集中 |
|
2 |
小院北房 |
LYK-15RD(5P) |
7.6 |
YJV3*4+2或+1 |
集中 |
|
3 |
小院東房 |
LYK-15RD(5P) |
7.6 |
YJV3*4+2或+1 |
集中 |
|
4 |
小院西房 |
LYK-15RD(5P) |
7.6 |
YJV3*4+2或+1 |
集中 |
備注：電網負荷配置設計應按照最大負荷及電流匹配。
原有末端暖氣片設計及新裝空氣源熱泵末端設計說明
設計說明：
3.1現設計空氣源熱泵供暖，供水溫度55℃，回水溫度50℃，供回水溫差5℃。屬于小溫差大流量供熱方式。
注：目前國家供暖與空氣調節設計規范采用小溫差大流量供熱方式（節能規范標準）。
兩者對比：
①大溫差小流量供熱方式熱損失高，換熱效率低。
②小溫差大流量供熱方式熱損失低，換熱效率高。
3.2根據散熱器散熱系數結合空氣源熱泵節能舒適小溫差大流量供熱方式應增加末端采暖換熱器。
選用方式方案：

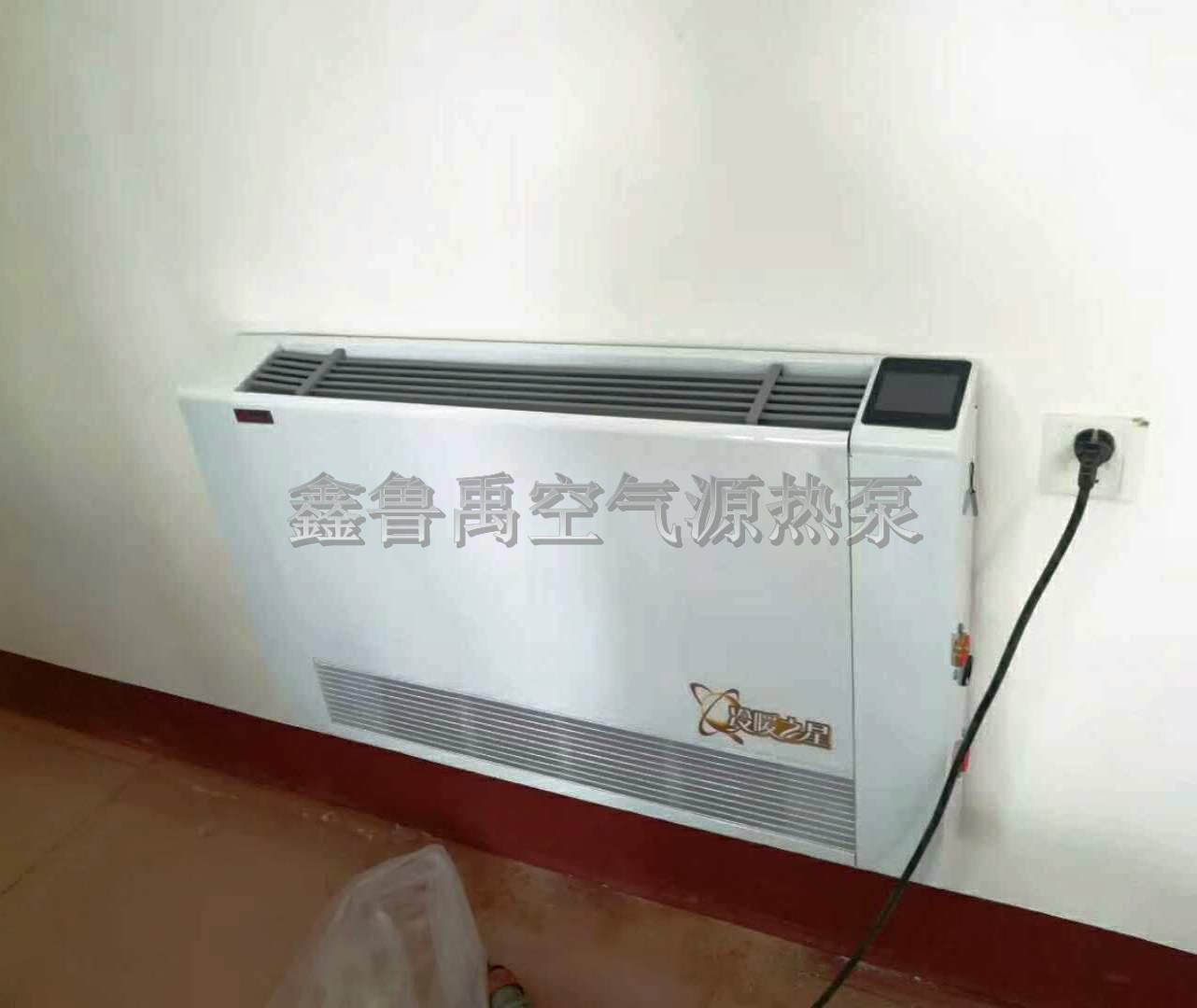

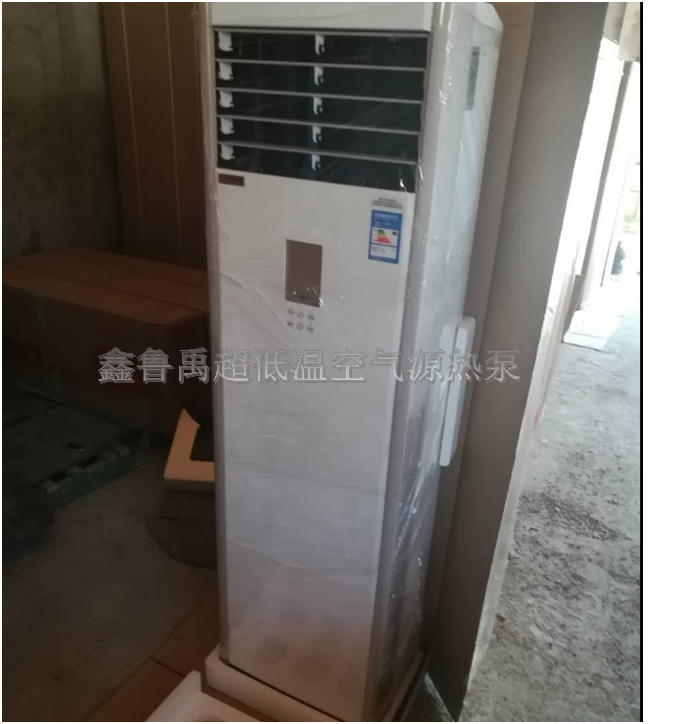

需求熱負荷及溫度要求高的房間增加風機盤管自控溫強對流散熱器。
四.新裝空氣源熱泵末端設計增加配置表
|
序號 |
項目地點 |
增加散熱器 （暖氣片） |
增加散熱器 （風機盤管） |
采暖建筑面積 |
備注 |
|
1 |
藥王廟大殿 |
無 |
12臺 |
260㎡ |
集中 |
|
2 |
小院北房 |
無 |
4臺 |
54㎡ |
|
|
3 |
小院東房 |
無 |
4臺 |
50㎡ |
|
|
4 |
小院西房 |
無 |
4臺 |
50㎡ |
|
備注：末端增加散熱器數量根據房屋使用用途進行實際匹配
目前，陽坊藥王廟鑫魯禹超低溫空氣源熱泵供暖系統解決方案已經制定完畢，致力于殿宇及跨院兒屋舍的采暖溫度得以保障。為首都文物建筑的維護貢獻了自己的一份力量。
五、關于鑫魯禹超低溫空氣源熱泵
超低溫空氣源熱泵除了在超低溫環境下穩定運行，超低溫空氣源熱泵的另一個重要的特點就是節能。傳統的電采暖和燃?xì)獠膳O(shè)備是通過消耗燃?xì)夂碗娔軄慝@得熱能，而超低溫空氣源熱泵是通過吸收空氣中的熱量來達到供暖采暖的目的，它的好處有如下幾點：
1.整個機組系統都是全自動化控制，無需專人管理;
2.比傳統供暖設備更加節能環保、安全可靠，使用成本只有電鍋爐的1/4，燃?xì)鉅t的1/3。同時，與太陽能產品相比，克服了太陽能依靠陽光采熱和安裝不便的缺點；
3.機組占地面積小，不受安裝場地限制；
4.使用壽命長達15年之久；
正是憑借在舒適、便捷、耐用、節能等方面的出色表現，鑫魯禹空氣源產品成為深受京津冀等地煤改電項目可信賴的超低溫空氣源熱泵品牌產品。
